工業HiPIMS沉積TiN/CrN多層涂層——超晶格結構&硬度31.9?GPa

點睛：

在工業級HiPIMS系統中，通過交替濺射Ti和Cr靶制備TiN/CrN多層涂層。雙層周期Λ=15?nm時形成清晰超晶格結構，硬度達31.9?GPa（比單層CrN提高98%），彈性模量394?GPa；Λ=7?nm時獲得高H/E和H3/E2比值，抗裂耐磨性更優。

引言：

TiN/CrN多層涂層利用界面效應和晶格失配（約2%）可顯著提升力學性能。HiPIMS具有高離化率和強離子轟擊，能制備致密、界面清晰的涂層。然而，在工業規模HiPIMS系統中，雙層層周期（Λ）對TiN/CrN多層涂層微觀結構、力學性能的影響尚不系統。本文通過固定靶功率、改變子層沉積時間調控Λ（7-460?nm），系統研究其相結構、應力和力學性能，揭示超晶格結構的強化機制。

解析：

西班牙拉蒙·魯爾大學化學工程與材料科學系的N.?Sala等人采用工業級反應性HiPIMS系統，以“Microstructure and mechanical properties of TiN/CrN multilayer coatings deposited in an industrial-scale HiPIMS system”為題發表在《Surface & Coatings Technology》上，其工藝參數如下：

1）基體：硬質合金或鋼；2）靶材：Ti靶，Cr靶；3）工作氣體：Ar，?N?；4）基片溫度：未主動加熱；5）沉積過程：交替濺射Ti和Cr靶，通過改變每個靶的沉積時間來控制TiN和CrN子層厚度，從而調節雙層層周期Λ=7-460?nm；首先沉積約200?nm的Cr/CrN梯度底層，然后交替沉積TiN和CrN層，頂層為TiN；6）膜厚：1.4-2.3?μm。

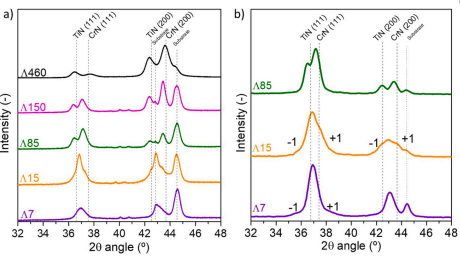

圖1 XRD圖譜

圖1a展示了所有涂層的Bragg-Brentano XRD圖譜。對于Λ≥85 nm的樣品，可以清晰分辨出fcc-TiN和fcc-CrN的獨立衍射峰，分別對應(111)、(200)、(220)等晶面。隨著Λ減小，TiN和CrN的衍射峰逐漸靠近。當Λ=15 nm和7 nm時，兩相的衍射峰完全重疊，形成一個單一的寬峰。這種重疊有兩個可能的原因：一是TiN和CrN子層之間發生了共格外延生長，使得晶面間距趨于一致；二是在界面處形成了TiCrN三元固溶體。圖1b主峰周圍的衛星峰表明超晶格結構的形成。晶體生長發生在兩個不同的晶面：(111)面和(200)面。當雙層周期較大時，優先生長于(200)面；但隨著雙層周期減小，生長方向轉向(111)面。這歸因于更精細結構的多層膜中界面能密度的增加，這種變化有利于在低能量（111）晶面生長以降低整個系統的總能量。

圖2 Λ=15和7 nm涂層的HAADF-STEM圖像

圖2a展示了Λ=15 nm涂層的HAADF-STEM斷面像。圖像中明暗交替的條紋清晰可見：較亮的層為CrN，較暗的層為TiN。層間界面平直、銳利，無明顯互擴散或孔洞。通過高倍放大（左上角），可以測量出單層TiN厚度約4.4-5 nm，CrN厚度約5.5-8 nm，雙層層周期在10-14 nm之間。選區電子衍射呈多晶環狀，與XRD結果吻合。圖2b展示了Λ=7 nm涂層的HAADF-STEM圖像。該樣品出現了雙周期性：在低倍下（左側圖像），每隔約50 nm會出現一組較暗的層群；高倍下（右下角）可見，每個暗層群內部實際上包含多個更薄的TiN/CrN雙層層。這種雙周期性是由于工業設備中基片的三重旋轉導致沉積速率周期性變化所致。盡管存在這種不均勻性，直接測量的局部雙層層周期仍約為7 nm（TiN約3.2 nm，CrN約3.2-4.2 nm）。HiPIMS沉積的多層涂層無論周期大小，均表現出極高的致密性和界面清晰度，無柱狀間隙或孔洞。

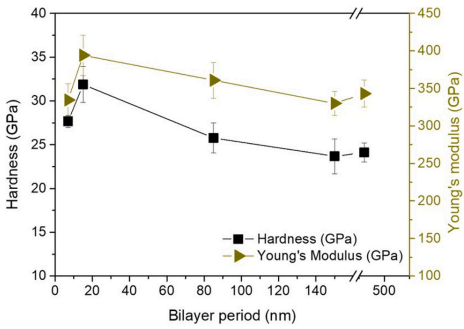

圖3 硬度和楊氏模量隨Λ的變化

單層TiN的硬度為27.6GPa，單層CrN為16.1GPa。所有多層涂層的硬度均高于單層CrN，且大部分高于單層TiN。隨著Λ從460nm減小到15nm，硬度從約23.7GPa持續上升，在Λ=15nm時達到峰值31.9GPa——比單層TiN提高15%，比單層CrN提高98%。同時，楊氏模量也達到394GPa。當Λ進一步減小到7nm時，硬度略微下降至27.7GPa，但仍高于單層TiN。這種“先升后降”的規律是超晶格強化的典型特征：當Λ過大時，界面強化效應不明顯；當Λ減小到臨界值約15nm時，位錯運動被大量界面有效阻擋，同時共格應變產生額外的強化貢獻；但當Λ過小約7nm時，界面過于密集，可能誘發界面非晶化或形成過多的三元相，反而削弱了強化效果。

結論與延伸：

1. Λ=15nm時形成清晰超晶格結構，硬度31.9GPa，是單層CrN的1.98倍，歸因于界面阻擋位錯和共格應變強化。

2. Λ=7nm時雖硬度略降（27.7GPa），但獲得高H/E（0.083）和H3/E2（0.19GPa），預示更優耐磨性和抗裂性。

3. 在工業級系統中成功沉積致密、界面銳利的多層/超晶格涂層，證明HiPIMS可擴展性強，適用于大批量生產高性能刀具涂層。

DOI:10.1016/j.surfcoat.2025.132581.
