CRDS/LIF診斷HiPIMS——靶面Ti原子/離子基態密度及94%電離度

點睛：

利用腔衰蕩光譜（CRDS）與激光誘導熒光（LIF）測得HiPIMS放電中靶附近Ti原子和離子基態多重態各能級密度。發現高能級出現布居反轉，跑道上方Ti?密度達8.3×1011 cm?3，電離度高達94%，且脈沖結束后仍保持高電離。

引言：

HiPIMS因高離化率而廣泛用于高性能涂層，但靶面附近金屬原子和離子的基態密度分布及電離過程尚不清晰。傳統診斷難以定量測量基態粒子密度。CRDS自校準吸收光譜結合LIF空間分辨成像，能否揭示Ti靶HiPIMS放電中原子和離子的時空分布及電離機制？

解析：

捷克西波西米亞大學物理系的Pajdarova等人采用CRDS+LIF技術，以“On density distribution of Ti atom and ion ground states near the target in HiPIMS discharge using cavity ring-down spectroscopy and laser induced fluorescence”為題發表在《Plasma Sources Science and Technology》上，其工藝參數如下：

1）靶材：Ti靶，直徑100mm，厚6mm；2）工作氣體：Ar，氣壓1Pa；3）電源參數：脈寬100μs，重復頻率100Hz和500Hz（平均功率密度均為3.8W/cm2），峰值功率密度分別為498W/cm2（100Hz）和116W/cm2（500Hz）；4）診斷：CRDS測量吸收譜線獲得密度，LIF成像獲取空間分布，位于靶上方z=10mm平面；5）基體：等離子體診斷。

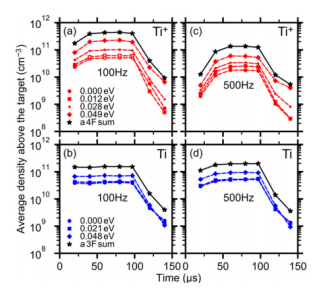

圖1 靶上方Ti原子和離子基態多重態各能級密度的時間演化

圖1顯示，Ti?離子各能級密度隨能級能量升高而增大，高能級密度顯著高于低能級，即出現布居反轉（ni/gi隨能級升高而增加）。這種反轉在脈沖結束后40μs仍然存在。Ti原子也有類似趨勢但較弱。頻率100Hz時，Ti?總密度峰值約8×1011 cm-3；500Hz時約2.5×1011 cm?3。布居反轉源于高密度低能電子的頻繁碰撞激發以及高能級向低能級的輻射級聯。

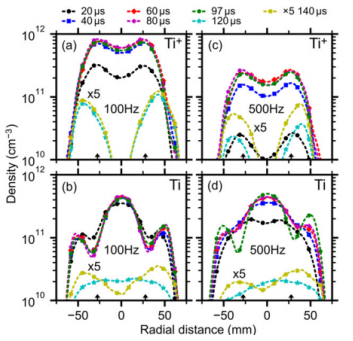

圖2 靶上方Ti原子和離子密度空間分布

圖2顯示不同時刻的徑向密度分布。Ti?離子密度峰值位于跑道（r≈±28mm）上方，100Hz時峰值達8.3×1011 cm?3；脈沖結束后峰值向靶邊緣移動。Ti原子密度峰值位于靶中心（r=0），100Hz時峰值約4.7×1011 cm?3。在跑道位置（r≈±33mm）處Ti原子密度出現明顯“凹槽”，這是由于該區域電離強烈，Ti原子被頻繁電離為Ti?，導致原子密度降低。這一現象直接證明了HiPIMS中跑道上方的高電離活性。

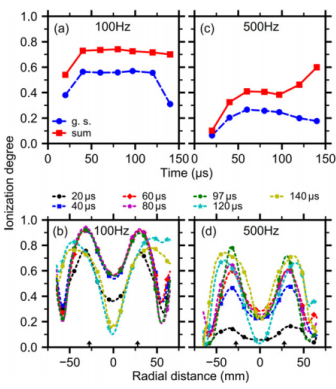

圖3 電離度的時間演化和空間分布

圖3a,c顯示電離度η = n(Ti?)/[n(Ti?)+n(Ti)]。從GSM總和計算的電離度在100Hz時高達94%，且脈沖結束后仍保持較高水平約75-80%。從基態（僅0eV能級）計算的電離度較低，說明僅測基態會低估總電離度。圖3b,d顯示空間分布：電離度峰值始終位于跑道上方，脈沖期間可達94%；500Hz時峰值約70%。這說明高功率密度HiPIMS可實現極高電離度，且電離區域集中在跑道。

結論與延伸：

1. 成功測量Ti原子和離子基態多重態各能級的密度，發現高能級出現布居反轉，高能級粒子數密度/統計權重大于低能級，在Ti?中尤為顯著且脈沖結束后仍持續40μs。

2. 在100Hz，峰值功率密度498W/cm2時，跑道上方Ti?密度達8.3×1011 cm?3，電離度峰值94%；Ti原子密度峰值在靶中心，跑道處因強電離出現密度凹槽。

3. 傳統僅測量基態（0eV）能級會低估總粒子密度和電離度；布居反轉使得激發溫度Tex為負，故不能用玻爾茲曼分布從基態推算其他能級密度，需直接測量。

論文DOI：10.1088/1361-6595/ac6d0b
