HiPIMS+DCMS聯合沉積Ti-Cu涂層：真空退火調控Cu擴散與耐腐蝕性

點睛：

HiPIMS（Ti靶）提供高能Ti離子流，DCMS（Cu靶）提供高沉積速率Cu原子流，共濺射制備均勻Ti-Cu涂層。500℃真空退火使Ti沿晶界擴散至表面/界面、Cu富集于涂層中部，電阻率從173降至~100 μΩ·cm，Cu離子穩定釋放0.8-1.0μM（30天）。

引言：

Ti-Cu涂層兼具鈦的耐蝕生物相容性和銅的抗 菌導電性，但Ti和Cu的互擴散行為及退火對微觀結構的影響尚不明確。HiPIMS可產生高密度Ti離子利于致密涂層，DCMS可快速濺射Cu提高沉積效率。兩者聯合能否制備出成分均勻、性能可調的Ti-Cu涂層？真空退火如何調控Cu擴散和腐蝕行為？

解析：

中國西南交通大學材料科學與工程學院的秦等人采用HiPIMS（Ti靶）+DCMS（Cu靶）共濺射制備了Ti-Cu涂層，并以“Ti–Cu Coatings Deposited by a Combination of HiPIMS and DC Magnetron Sputtering: The Role of Vacuum Annealing on Cu Diffusion, Microstructure, and Corrosion Resistance”為題發表在《Coatings》上，其工藝參數如下：

1）基體：?jiǎn)尉i(100)晶圓、316L不銹鋼；2）預處理：Ar離子濺射清洗基體：偏壓-1500V，3Pa，15min；靶材預濺射10min去除氧化層；3）靶材：Ti靶和Cu靶，尺寸170mm×135mm×10mm；4）工作氣體：Ar，壓力0.6Pa；5）電源參數：Ti靶：電壓-600V，頻率100Hz，脈寬50μs；Cu靶：電流2A；6）基片偏壓：-50V；7）沉積過程：基體以5rpm旋轉，靶基距Ti靶140mm、Cu靶180mm，室溫沉積10min，涂層厚度約250nm；8）退火工藝：真空（<1.0×10-3Pa），300℃、400℃、500℃各保溫30min，隨爐冷卻。

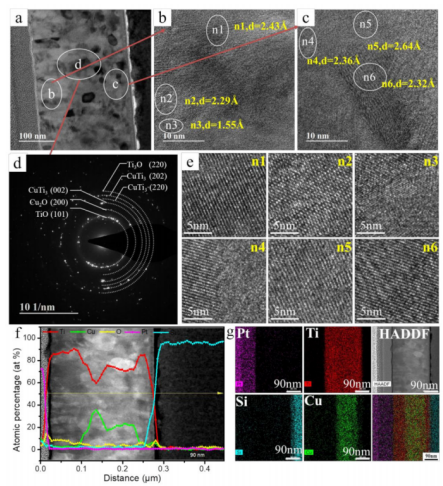

圖1 Ti-Cu涂層500℃退火后的斷面TEM與元素分布

圖1展示了500℃真空退火后涂層的微觀結構和元素重分布。圖1a低倍TEM顯示涂層厚度約250nm，柱狀結構明顯。圖1f的EDS線掃和圖1g的元素面分布揭示了關鍵現象：Cu元素富集在涂層中部（綠色點密集），而Ti元素向涂層表面和Si界面擴散（紅色點在頂部和底部富集）。這是由于Ti在Cu中的擴散系數大于Cu在Ti中的擴散系數，退火時Ti原子沿晶界等短程擴散路徑遷移，將Cu“推”向中心。圖1d的SAED花樣標定為T(mén)i3O、Cu2O和CuTi3相，圖1b-c的HRTEM晶格條紋確認了氧化物納米晶的存在，如d=0.247nm對應Ti3O。退火前Ti、Cu均勻分布；退火后Cu在涂層中部的原子濃度顯著高于表面和界面。

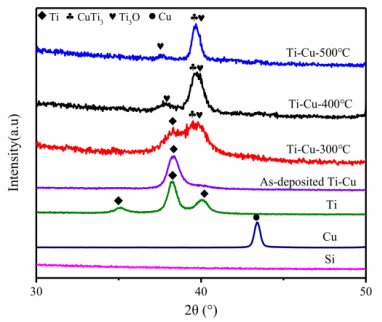

圖2 Ti-Cu涂層退火前后的XRD圖譜

沉積態未退火的Ti-Cu涂層僅顯示Ti(002)的強峰，無Cu或Cu-Ti金屬間化合物峰，表明Cu以非晶或極細晶形式存在。300℃退火后，出現Ti3O或CuTi3的寬化峰。400℃和500℃退火后，Ti3O或CuTi3的峰變得尖銳，半高寬從約0.5°降至0.3°，晶粒長大、結晶度提高。未檢測到純Cu或純Ti的金屬峰，表明退火過程中Ti和Cu主要轉化為氧化物和金屬間化合物。

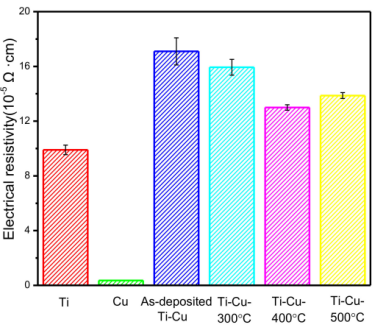

圖3 Ti-Cu涂層退火前后的電阻率

純Ti電阻率約99μΩ·cm，純Cu約3.6μΩ·cm。沉積態Ti-Cu涂層電阻率高達173μΩ·cm，遠高于純金屬。退火后電阻率顯著下降：300℃退火后降至約140μΩ·cm，500℃退火后進一步降至約100μΩ·cm。由此證明了退火促使Ti向表面/界面擴散、Cu向中部富集，減少缺陷和固溶度，同時形成導電性較好的Ti3O和Cu2O，從而降低電阻率。

結論與延伸：

1. 采用HiPIMS（Ti靶）與DCMS（Cu靶）聯合沉積，能充分發揮HiPIMS高離化率，高致密、高膜基結合力的特點和DCMS高沉積速率的優勢，制備出成分均勻、厚度約250nm的Ti-Cu涂層。

2. 300-500℃真空退火使Ti沿晶界擴散至表面/界面、Cu富集于涂層中部，并形成Ti3O、Cu2O等氧化物，去除非平衡缺陷，使電阻率從173μΩ·cm降至約100μΩ·cm。

3. 在300℃退火條件下，Ti-Cu涂層耐腐蝕性佳，且所有退火涂層均能實現Cu離子穩定釋放0.8-1.0μM（持續30天），為抗 菌導電涂層提供了簡便有效的熱處理調控路徑。

論文DOI：10.3390/coatings10111064
